Titolo e Introduzione: Miglioramento Strutturale – Rinforzare l’Edilizia Storica Contro i Rischi Statici
Il miglioramento strutturale degli edifici storici non è affatto un lusso. Al contrario, è un’assoluta necessità per garantirne la longevità e la sicurezza nel tempo. Spesso, si commette l’errore di credere che il rischio maggiore provenga esclusivamente da eventi eccezionali come i terremoti. Invece, il pericolo più insidioso deriva dai lenti meccanismi di degrado e dalle forze statiche intrinseche che agiscono quotidianamente sulla struttura. Il nostro studio di ingegneria si distingue proprio per l’abilità di elevare la performance strutturale di questi complessi. Per esempio, l’intervento che presentiamo riguarda un prestigioso edificio signorile risalente alla fine dell’Ottocento, ubicato nella storica città di Trani (Puglia). La struttura, realizzata in muratura di tufo e coperture a volta, aveva sviluppato una grave patologia: il meccanismo di ribaltamento fuori piano. Questo dissesto era innescato dalla spinta permanente delle volte sul coronamento murario. Di conseguenza, questa criticità richiedeva un miglioramento strutturale mirato e immediato. Lo abbiamo realizzato con la tecnica degli incatenamenti, utilizzando sistemi innovativi in fibra d’acciaio galvanizzato. Pertanto, l’intervento è classificato come miglioramento strutturale statico. È finanziabile attraverso la Detrazione Fiscale del 50% per il Restauro Conservativo. Tale beneficio trasforma una spesa essenziale in un investimento deducibile, migliorando così la sicurezza dell’immobile.
2. La Storia e la Tipologia Strutturale: Valutare la Necessità di Consolidare
L’edificio è un magnifico esemplare di architettura residenziale signorile pugliese. La sua costruzione si colloca a cavallo tra la fine del XIX e l’inizio del XX secolo. La sua ubicazione nel centro storico di Trani aggiunge un vincolo di tutela. Quindi, ogni intervento deve essere attentamente bilanciato. La tipologia costruttiva è tipica della regione: muratura portante in tufo. Le coperture sono in gran parte costituite da volte a padiglione e a botte. Tuttavia, il tufo, pur essendo abbondante e facile da lavorare, possiede una notevole fragilità a trazione e flessione. Inoltre, le volte, per il loro intrinseco funzionamento statico, esercitano una spinta orizzontale costante sulle pareti perimetrali. Con il passare dei decenni, l’assestamento naturale e il degrado dei materiali hanno compromesso l’equilibrio. Di conseguenza, la resistenza passiva delle pareti non era più sufficiente a contenere la spinta attiva. Era evidente la necessità di un miglioramento strutturale urgente. Perciò, il nostro studio è partito dall’analisi dettagliata di queste interazioni per identificare la carenza prestazionale.
3. L’Analisi Preliminare: Studio delle Strutture Esistenti per un Efficace Miglioramento Strutturale
La nostra strategia per il miglioramento strutturale è sempre basata sull’evidenza scientifica. Inizia con l’analisi approfondita dello stato di fatto. A tal fine, per l’edificio di Trani, abbiamo eseguito un rilievo geometrico e materico con l’ausilio di strumentazione ad alta precisione. Inoltre, abbiamo integrato il rilievo con indagini diagnostiche mirate. Abbiamo eseguito saggi endoscopici e prelievi limitati per la caratterizzazione delle malte e del tufo. I risultati ci hanno fornito i parametri di calcolo aggiornati. Questi dati sono essenziali per la modellazione strutturale. Infatti, un miglioramento strutturale non si può improvvisare. Deve basarsi su dati certi. Solo così si può comprendere la capacità portante residua dell’edificio e calibrare il rinforzo. La carenza prestazionale principale era chiara: la debolezza a trazione delle pareti perimetrali.
4. La Diagnosi Patologica: Disamina del Quadro Fessurativo e Priorità del Consolidamento strutturale
La disamina del quadro fessurativo è stata cruciale. Ha confermato in modo inequivocabile la necessità di un immediato miglioramento strutturale. Le fessure si presentavano estese e chiaramente orientate. Erano concentrate soprattutto nei quarti d’angolo dell’edificio. Tale orientamento è tipico di una crisi statica. Abbiamo identificato la patologia primaria: il meccanismo di ribaltamento semplice fuori piano delle pareti esterne. Questo cinematismo è causato direttamente dalla spinta orizzontale permanente delle volte. È un cedimento progressivo. Non richiede una scossa sismica per evolvere. Pertanto, questa crisi è definita come puramente statica. Essa rappresenta il “pericolo silenzioso” che può portare a un collasso parziale. Di conseguenza, il miglioramento strutturale ha avuto come priorità assoluta l’eliminazione di questo rischio intrinseco e costante. Abbiamo agito sulla causa diretta del dissesto, ripristinando un margine di sicurezza statica adeguato alle sollecitazioni permanenti.
5. Il Meccanismo di Ribaltamento Fuori Piano: La Causa del Deterioramento e l’Obiettivo del Miglioramento Strutturale
Il ribaltamento fuori piano generato dalla spinta delle volte è il meccanismo di collasso che il nostro progetto di miglioramento strutturale ha dovuto neutralizzare. In pratica, la spinta orizzontale supera la capacità della muratura di resistere alla flessione. La parete comincia a ruotare intorno al proprio bordo inferiore. La muratura in tufo è massiva, ma cede facilmente a trazione. Di conseguenza, una volta innescato il cinematismo, il collasso è progressivo e, potenzialmente, improvviso. La combinazione di spinte costanti e la debolezza dei collegamenti angolari ha reso l’instabilità critica. Perciò, il miglioramento strutturale si è focalizzato sul fornire la resistenza a trazione mancante. Questo è avvenuto tramite l’inserimento di tiranti. In questo modo, abbiamo trasformato le pareti da elementi isolati a elementi connessi e stabili. Il progetto mirava specificamente a bloccare questo cedimento statico locale.
6. La Soluzione Tecnica: Il Consolidamento Strutturale con Incatenamenti in Fibra d’Acciaio Galvanizzato
Per realizzare un miglioramento strutturale efficace e duraturo, abbiamo scelto una soluzione tecnologicamente avanzata. Abbiamo utilizzato gli incatenamenti e i rinforzi con tessuti in fibra d’acciaio galvanizzato (FRCM). Innanzitutto, questo sistema è ideale perché offre un’altissima resistenza a trazione, cruciale per contrastare le spinte. In secondo luogo, è leggero e presenta una perfetta compatibilità materica. Gli SFRP sono applicati mediante una matrice inorganica. Si tratta di una malta a base di calce idraulica naturale. Questa scelta garantisce la traspirabilità e l’armonizzazione con la muratura in tufo. Pertanto, questo miglioramento strutturale introduce una “cintura” di resistenza moderna. Risolve le carenze statiche del sistema murario. Tuttavia, lo fa senza comprometterne l’integrità storica e le proprietà fisiche.

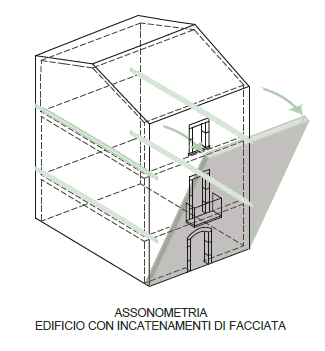

7. Il Dettaglio Tecnico degli Incatenamenti: Un Miglioramento Strutturale Mirato contro il Ribaltamento
La progettazione degli incatenamenti con tessuti in fibra d’acciaio galvanizzato Kerakoll è il cuore pulsante del miglioramento strutturale. La loro funzione primaria è creare una cintura perimetrale tesa lungo le murature. Questo neutralizza il meccanismo di ribaltamento fuori piano. I nastri FRCM sono stati posizionati in punti strategici. Li troviamo in corrispondenza del coronamento e in prossimità degli angoli. Sono stati dimensionati in modo rigoroso. L’obiettivo era assorbire integralmente la spinta orizzontale permanente delle volte. Di conseguenza, la causa primaria del ribaltamento è stata annullata. I nastri vengono annegati nello strato di malta a calce. Inoltre, sono stati integrati con connettori trasversali (sempre in acciaio galvanizzato). Questo è fondamentale per “cucire” le pareti ortogonali tra loro. In conclusione, questo complesso rinforzo ripristina la continuità e la monoliticità del corpo edilizio. Ciò garantisce una resistenza affidabile alle sollecitazioni statiche permanenti.

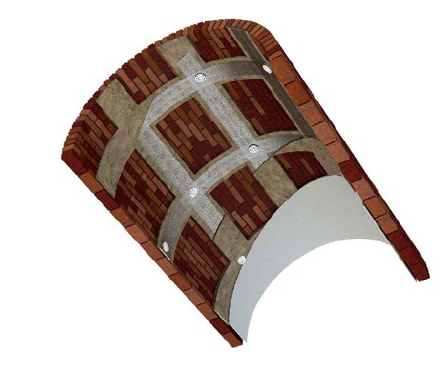

8. Consolidamento Intradossale delle Volte: Un Necessario Miglioramento Strutturale e Funzionale
Il miglioramento strutturale ha incluso anche il trattamento delle volte in tufo. Queste si erano fessurate a causa dei movimenti delle pareti perimetrali. Quindi, abbiamo proceduto con il consolidamento intradossale. Abbiamo applicato gli stessi tessuti in fibra d’acciaio galvanizzato Kerakoll. Questo intervento ha avuto un duplice effetto cruciale per la sicurezza. In primo luogo, ha permesso la ricucitura delle lesioni e il ripristino dell’integrità statica della volta. In secondo luogo, ha innalzato significativamente la sua capacità portante intrinseca. Questo aumento di capacità era fondamentale. Difatti, il progetto prevedeva la realizzazione di nuovi elementi leggeri in copertura. Questa esigenza imponeva la verifica del carico aggiuntivo. Perciò, l’intervento di rinforzo sulle volte ha reso possibile sostenere in sicurezza il nuovo carico permanente.
9. Nuovi Carichi in Copertura: Progettazione Integrata per un Miglioramento Strutturale Compatibile
L’esigenza di installare nuove tettoie in materiali leggeri in copertura ha richiesto un approccio di verifica integrata del miglioramento strutturale. Sebbene si trattasse di elementi leggeri, i carichi aggiuntivi (permanenti e accidentali) dovevano essere valutati con il massimo rigore. Per questo motivo, il nostro studio ha eseguito un’analisi strutturale dettagliata. Volevamo confermare che le volte, una volta consolidate con il sistema FRCM, potessero sostenere i nuovi carichi in totale sicurezza. Il design delle tettoie è stato ottimizzato. Infatti, abbiamo cercato di minimizzare il peso e di garantire una distribuzione uniforme dei carichi. Inoltre, abbiamo evitato di introdurre nuove sollecitazioni orizzontali. I carichi vengono trasferiti sui maschi murari già rinforzati. Così, abbiamo confermato il successo del miglioramento strutturale anche in termini di funzionalità.
10. Compatibilità Materica: Il Miglioramento Strutturale nel Rispetto del Tufo
Nel contesto del restauro e del miglioramento strutturale, la compatibilità dei materiali è un principio guida. Il tufo, per sua natura porosa, è sensibile all’umidità e ai fenomeni di degrado chimico. Per questa ragione, la scelta del sistema Kerakoll è stata vincolata all’uso di una matrice in malta a base di calce idraulica naturale (NHL). Questa malta garantisce la traspirabilità dell’intervento. Previene la formazione di efflorescenze saline. Inoltre, evita la rigidità eccessiva tipica delle malte cementizie. Mentre l’acciaio galvanizzato offre una superiore resistenza alla corrosione, il che è cruciale in un ambiente costiero come Trani. In sintesi, il nostro approccio assicura che il miglioramento strutturale sia non solo efficace a livello statico, ma anche pienamente sostenibile nel lungo periodo, preservando il valore storico dell’immobile.
11. Il Vantaggio Economico: Il Miglioramento Strutturale e la Detrazione Fiscale
Il miglioramento strutturale statico, mirato all’eliminazione di un rischio di collasso locale, rientra nell’ambito fiscale della Detrazione IRPEF del 50% e del 36%, sia per edifici aventi destinazione d’uso residenziale che commerciale. Questo beneficio è destinato agli interventi di Manutenzione Straordinaria e Restauro Conservativo. Tale agevolazione fiscale è molto importante. Riconosce il valore degli interventi finalizzati alla sicurezza e alla stabilità dell’immobile.
Questo inquadramento è estremamente strategico perché:
- Riconosce la natura strutturale e prioritaria del lavoro. Include gli incatenamenti e il consolidamento delle volte.
- Di conseguenza, rende economicamente sostenibile l’investimento. Consente il recupero della metà delle spese in dieci quote annuali.
Perciò, il nostro studio fornisce assistenza completa. Gestiamo la documentazione tecnica e amministrativa necessaria. Questo include la pratica edilizia e le relative asseverazioni. Garantiamo così la piena conformità per l’accesso al beneficio fiscale.
12. La Scatolarità: Miglioramento Strutturale Contro il Collasso per Disconnessione
Il miglioramento strutturale si è concentrato sull’annullamento del meccanismo di ribaltamento. Infatti, il ribaltamento è la prova lampante del fallimento della scatolarità strutturale. Un edificio è staticamente sicuro solo quando le sue pareti agiscono congiuntamente, come un corpo monolitico. Al contrario, il ribaltamento si verifica proprio a causa della disconnessione tra gli elementi. Dunque, gli incatenamenti in fibra d’acciaio Kerakoll sono lo strumento principale di miglioramento strutturale. Hanno permesso di ricucire efficacemente le pareti. Così si è ripristinata la continuità strutturale. Le spinte permanenti delle volte vengono ora contenute dall’intero organismo murario. In conclusione, questo approccio non solo elimina il rischio di crisi statica locale, ma anche aumenta in modo significativo la resistenza passiva dell’edificio a qualsiasi sollecitazione orizzontale futura.
13. Metodologia di Progettazione: Verifiche e Garanzia del Miglioramento Strutturale Statico
La nostra metodologia di progettazione ha garantito l’efficacia del miglioramento strutturale attraverso una serie di rigorose verifiche statiche. Principalmente, il processo è stato guidato da un unico obiettivo: bloccare definitivamente il cinematismo di crisi. Non si è mirato al cambio di classe sismica. L’obiettivo era ripristinare l’equilibrio statico locale.
- Analisi delle Spinte: Abbiamo eseguito calcoli analitici approfonditi. Questi hanno determinato l’entità precisa delle spinte orizzontali esercitate dalle volte in tufo.
- Dimensionamento del Rinforzo: I nastri in FRCM sono stati dimensionati per contrastare pienamente queste spinte. Abbiamo applicato i necessari coefficienti di sicurezza previsti dalla normativa.
- Verifiche Statiche Post-Intervento: Abbiamo eseguito calcoli finalizzati a dimostrare la resistenza delle murature rinforzate. Inoltre, abbiamo verificato che il meccanismo di ribaltamento fosse bloccato sotto carichi permanenti. Questo attesta il successo del miglioramento strutturale secondo le NTC 2018.
Pertanto, l’approccio garantisce una soluzione risolutiva, verificata e pienamente conforme agli standard di sicurezza statica.
14. Aspetti Esecutivi: La Qualità dell’Installazione per un Durevole Miglioramento Strutturale
Un miglioramento strutturale durevole dipende in gran parte dalla qualità dell’esecuzione. Questo è cruciale lavorando con un materiale delicato come il tufo storico. Per questa ragione, la fase esecutiva è gestita con protocolli rigorosi di controllo di qualità.
- Preparazione di Superfici: E’ effettuata una pulizia manuale e delicata. Questo garantisce l’ottima adesione della malta al substrato in tufo.
- Applicazione Controllata: Sono usate malte a spessore minimo e ad alta compatibilità. Ciò serve per minimizzare i carichi aggiunti e l’invasività.
- Inserimento dei Connettori: Le lavorazioni devono essere accurate per l’ancoraggio dei connettori in acciaio galvanizzato. In questo modo si previene la fratturazione del tufo circostante.
In sintesi, la direzione lavori deve assicurare che il miglioramento strutturale progettato sia implementato con la massima cura. Questo garantisce la sua piena e duratura efficacia statica.
15. Conclusioni e Chiamata all’Azione (Call to Action)
L’intervento sull’edificio di Trani è la prova tangibile della nostra competenza. Forniamo un efficace miglioramento strutturale che risolve i rischi statici più subdoli del patrimonio edilizio. Sono stati previsti degli interventi di consolidamento atti risolvere le problematiche riscontrate, elevando gli standard di sicurezza e durabilità dell’immobile. La nostra esperienza copre sia l’intervento tecnico che l’assistenza fiscale.
Se siete proprietari o gestori di immobili storici con segni di degrado, fessurazioni o spinte anomale, allora il nostro studio è il partner ideale:
- Per una diagnosi accurata e un piano di miglioramento strutturale mirato.
- Per interventi di consolidamento statico risolutivi.
- Inoltre, per assistervi nell’ottenimento della Detrazione Fiscale.
Perciò, non ritardate la messa in sicurezza del vostro patrimonio. Contattateci per una valutazione preliminare e investite nel miglioramento strutturale del vostro immobile storico.
