La sicurezza sismica degli edifici commerciali è molto più di un semplice adempimento normativo. È un pilastro fondamentale della gestione aziendale. Si tratta di un vero e proprio asset strategico che protegge il patrimonio e garantisce la continuità operativa. Soprattutto, salvaguarda la risorsa più preziosa: le vite umane. In un Paese come l’Italia, un elevato rischio sismico si scontra con un patrimonio edilizio spesso datato. L’adeguamento delle strutture non è un’opzione, ma un’esigenza impellente. Investire nella prevenzione sismica protegge il capitale immobiliare. Tutela la reputazione aziendale e offre un vantaggio competitivo in termini di affidabilità e resilienza.
Un’azienda che affronta proattivamente il rischio sismico dimostra una visione a lungo termine e una profonda responsabilità verso i propri stakeholder. Questi includono dipendenti, clienti, azionisti e la comunità in generale. Questo non è solo teoria, ma una realtà dimostrata da un approccio proattivo. Il caso di studio che presentiamo, relativo alla filiale Credem di Andria, è un modello esemplare. Mostra come affrontare la sicurezza sismica degli edifici commerciali con il rigore scientifico dell’ingegneria e l’innovazione delle soluzioni. Un’operazione che dimostra come l’ingegneria strutturale non sia un costo, ma un investimento intelligente per il futuro.
Il Contesto: Un Complesso Edilizio, Tre Epoche Distinte

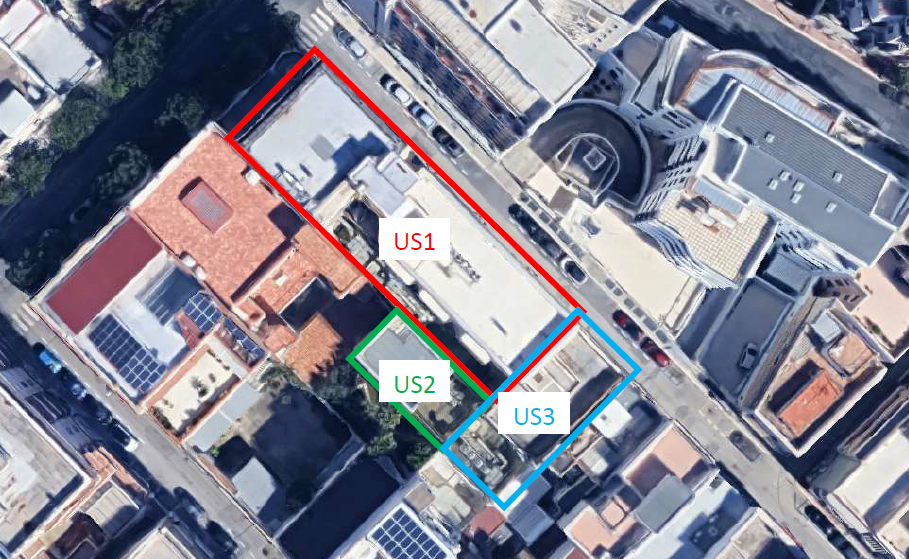

Il progetto ha riguardato un complesso di 4.600 m². Era un vero e proprio mosaico strutturale composto da tre corpi di fabbrica distinti. Tutti erano in calcestruzzo armato, ma costruiti in epoche differenti: 1970, 1981 e 1989. Questa stratificazione temporale era la radice stessa della sfida ingegneristica. Ogni sezione dell’edificio era stata concepita e realizzata secondo normative, tecniche e filosofie diverse. Queste riflettevano l’evoluzione, non sempre omogenea, delle conoscenze ingegneristiche nel campo della sismica. Ad esempio, le sezioni più datate non avevano i dettagli costruttivi che le normative sismiche successive avrebbero reso obbligatori.
Una simile complessità richiedeva un’indagine approfondita e una comprensione olistica della reale “salute” della struttura nel suo insieme. Il nostro obiettivo era chiaro: definire la capacità sismica attuale del complesso ed elaborare una strategia di intervento. Questa doveva essere tecnicamente ineccepibile, economicamente sostenibile e, aspetto fondamentale per un’attività bancaria, minimamente invasiva. La sfida non era solo ingegneristica, ma anche strategica. Volevamo garantire che un’opera di rinforzo strutturale non diventasse un ostacolo insormontabile per il business.
Fase 1: La Diagnosi Dettagliata per la Massima Sicurezza Sismica degli Edifici Commerciali
Il fondamento di ogni valutazione accurata per la sicurezza sismica degli edifici commerciali risiede in una fase diagnostica meticolosa. Nel caso di Credem, non potevamo basarci solo sui disegni originali, spesso incompleti o obsoleti. Le proprietà meccaniche dei materiali, infatti, possono variare significativamente nel tempo a causa di degrado, carichi a lungo termine o variabilità intrinseca. Ignorare questa variabilità avrebbe significato costruire un modello di calcolo su dati incerti, introducendo un fattore di rischio inaccettabile.
Per ottenere un quadro affidabile e rappresentativo, abbiamo pianificato una vasta campagna di indagini in situ. Abbiamo combinato in modo sinergico metodologie non distruttive, semi-distruttive e di laboratorio. Questo approccio metodico è stato cruciale per definire con precisione i parametri di input per il modello di calcolo. Ha ridotto al minimo i margini di errore e ha massimizzato l’affidabilità dei risultati.
Indagini sul Calcestruzzo per la Valutazione Strutturale e Prevenzione Sismica
La prima parte dell’indagine ha riguardato la caratterizzazione del calcestruzzo. Abbiamo prelevato campioni cilindrici, noti come “carote”, da pilastri, travi e solai di tutti e tre i corpi di fabbrica. Questa operazione, sebbene localmente invasiva, fornisce la misurazione più precisa della resistenza a compressione. Le carote sono state inviate a un laboratorio certificato. Lì sono state sottoposte a prove di compressione, fornendo il valore preciso della resistenza caratteristica a compressione (Rck). I risultati hanno confermato l’eterogeneità del materiale, con valori significativamente diversi tra le tre sezioni dell’edificio.
Per una valutazione più estesa e non distruttiva, abbiamo eseguito indagini SonReb. Questa tecnica combina i risultati di due test complementari: le prove sclerometriche e le prove a ultrasuoni.
- Le prove sclerometriche misurano la durezza superficiale del calcestruzzo. Forniscono un’indicazione approssimativa della resistenza.
- Le prove a ultrasuoni misurano la velocità di propagazione di un’onda all’interno del materiale. Questa velocità è direttamente correlata alla sua integrità e resistenza.
Combinando i dati di questi due test, è stato possibile eseguire una mappatura estesa della resistenza del calcestruzzo. Ci ha aiutato a identificare non solo la resistenza media, ma anche le zone con potenziali debolezze o degrado. Questo approccio, basato sull’integrazione di dati da diverse fonti, ci ha permesso di costruire un quadro di grande precisione e affidabilità.
Indagini sull’Acciaio e Componenti Secondari: Fondamentali per la Prevenzione Sismica
Dopo il calcestruzzo, la nostra attenzione si è concentrata sull’acciaio, l’anima interna della struttura. Con l’ausilio di un pacometro, uno strumento che rileva il campo magnetico delle armature, abbiamo creato una “radiografia” dettagliata dell’armatura interna. Abbiamo mappato con precisione la disposizione, il diametro e la quantità dei ferri. Conoscere il tipo e la quantità esatta di acciaio presente era fondamentale per stimare correttamente la resistenza e la duttilità di ogni elemento strutturale.
Per ottenere il valore preciso della resistenza a trazione dell’acciaio, abbiamo estratto alcune barre da zone secondarie e non strutturali per sottoporle a prove di trazione in laboratorio. I risultati hanno confermato una notevole variabilità tra i tre corpi di fabbrica. Questo è un dato fondamentale che ha influenzato le nostre successive analisi e decisioni progettuali.
Inoltre, il nostro team ha eseguito indagini endoscopiche per esplorare l’interno delle murature e dei solai.
Infine, una prova di carico sui controsoffitti ha verificato che anche questi elementi avrebbero resistito alle sollecitazioni sismiche. Questo è un dettaglio non trascurabile, in quanto la caduta di elementi non strutturali può essere la causa principale di infortuni e perdite economiche.
Fase 2: Analisi Strutturale Dettagliata per la Valutazione della Sicurezza degli Edifici Commerciali
Una volta completata la campagna di indagini, tutti i dati raccolti sono stati utilizzati per costruire un modello di calcolo realistico e affidabile. Questa fase è stata il cuore pulsante della nostra valutazione sulla sicurezza sismica degli edifici commerciali. Ci ha permesso di simulare il comportamento dell’edificio sotto l’azione sismica e di identificarne i punti deboli.
Modello agli Elementi Finiti (FEM) e Analisi Dinamica Lineare
Per una valutazione accurata, abbiamo creato un modello tridimensionale agli Elementi Finiti (FEM) dell’intero complesso edilizio. Abbiamo replicato fedelmente la geometria, le sezioni e le proprietà dei materiali. Il metodo FEM scompone la struttura in un numero finito di elementi più piccoli. Questo crea una “rete” che permette di calcolare le sollecitazioni in ogni punto, dal singolo giunto a un’intera trave.
Per simulare l’evento sismico, abbiamo utilizzato un’analisi dinamica lineare. Questo metodo avanzato considera il terremoto come un’eccitazione dinamica. Ci ha permesso di:
- Calcolare le frequenze e le forme modali dell’edificio. In parole semplici, i modi in cui la struttura tende a vibrare.
- Combinare le risposte di ciascun modo di vibrazione per ottenere la risposta massima attesa della struttura.
- Utilizzare lo spettro di risposta di progetto basato sulle caratteristiche sismiche specifiche del sito di Andria. Questo spettro è una curva che descrive l’accelerazione massima che un edificio subirà in funzione della sua frequenza di vibrazione.
Identificazione delle Criticità e Vulnerabilità Sismica del Complesso Credem
L’analisi FEM ha fornito un quadro dettagliato delle sollecitazioni che avrebbero agito su ogni singolo elemento strutturale in caso di sisma. Il risultato è stato chiaro: la struttura, pur non essendo in condizioni di rischio imminente, non possedeva la capacità sismica richiesta dalle attuali normative. Abbiamo identificato le criticità più significative emerse dal modello della filiale Credem:
- Pilastri: alcuni pilastri presentavano delle criticità già in campo statico, in quanto non erano soddisfatte le verifiche a pressoflessione e taglio, seppur di poco.
- Nodi Trave-Pilastro: I nodi, punti di collegamento tra travi e pilastri, presentavano un’insufficiente quantità di staffature. Questa è un’armatura cruciale che impedisce il comportamento fragile. In caso di terremoto, la carenza avrebbe potuto portare a un cedimento improvviso, compromettendo la stabilità dell’intera struttura.
- Connessioni tra i Corpi di Fabbrica: Come anticipato dalle indagini endoscopiche, l’analisi ha confermato il rischio di “effetto martello” tra i tre corpi di fabbrica. La mancanza di giunti sismici adeguati avrebbe potuto causare danni significativi e localizzati durante le oscillazioni del terremoto.
- Carenza di Duttilità: La struttura, nel complesso, aveva una ridotta capacità di assorbire l’energia sismica. La duttilità è la caratteristica che permette a una struttura di “piegarsi” e dissipare energia, invece di rompersi in modo improvviso.
- Carbonatazione: fenomeno molto diffuso nel piano interrato ed in tutte le parti esposte, con conseguente ossidazione delle barre e distacco dei copriferri.
Fase 3: Strategie Innovative per la Massima Sicurezza Sismica
Sulla base dei risultati ottenuti, abbiamo elaborato una strategia di intervento, nel pieno rispetto delle NTC 2018. Questa doveva essere tecnicamente efficace, economicamente vantaggiosa e mirata a garantire la continuità operativa. La soluzione proposta, che unisce rinforzi locali con l’isolamento sismico alla base, rappresenta l’apice della nostra consulenza sulla sicurezza sismica degli edifici commerciali.
Rinforzi Locali e Interventi Mirati al consolidamento statico
Ancor prima di proporre interventi mirati al miglioramento della risposta sismica, sono stati proposti una serie di interventi aventi la finalità di risolvere le criticità statiche rilevate.
L’intervento principale proposto è l’incamiciatura in calcestruzzo per i pilastri più sollecitati. Questa tecnica consiste nel creare una nuova “camicia” di calcestruzzo armato attorno al pilastro esistente. Aumenta così la sua sezione e la sua resistenza. È un metodo robusto e affidabile per migliorare la capacità portante degli elementi critici. Il processo richiede un’attenta preparazione della superficie del pilastro esistente per garantire la perfetta adesione del nuovo calcestruzzo.
E’ stato proposto il rinforzo delle pareti dell’intercapedine, di contenimento del terrapieno, mediante l’applicazione di fasciatura in tessuti di fibra di acciaio galvanizzati, aventi la funzione di incrementare le resistenze delle pareti, agendo con spessori minimi, considerando anche il passaggio ristretto delle intercapedini.
Inoltre sono stati proposti un’altra serie di interventi secondari mirati a risolvere problemi di carbonatazione e conseguente distacco dei copriferri, sui frontalini ed intradosso balconi e di alcuni solai, attraverso ripristini localizzati, rinforzo a flessione con fasce in fibra di acciaio galvanizzato e sistema antisfondellamento.
Isolamento Sismico alla Base: La Soluzione Chiave per la Resilienza Aziendale
Per conferire un miglioramento sismico alla struttura, la nostra proposta principale è stata l’isolamento sismico alla base. Questa tecnologia, considerata tra le più efficaci a livello globale, disaccoppia la struttura dal terreno. Gli isolatori sismici, dispositivi speciali posizionati alla base dei pilastri, agiscono come un “ammortizzatore” gigante. Assorbono gran parte dell’energia del terremoto, riducendo drasticamente le forze trasmesse all’edificio. In questo modo, il sisma non “scuote” la struttura. La fa muovere quasi come un blocco rigido su un piano. Protegge così non solo gli elementi strutturali, ma anche il suo prezioso contenuto.
Esistono vari tipi di isolatori sismici. I più comuni sono i dispositivi a base di gomma (come gli Elastomerici Armati) e quelli a scorrimento (come i Pendoli Frizionali). La nostra scelta è ricaduta su un sistema ibrido che offrisse il massimo della stabilità e dell’efficienza.
I vantaggi di questa tecnologia per la filiale Credem sono stati molteplici:
- Protezione Globale: L’isolamento sismico garantisce la piena operatività dopo l’evento sismico. I danni sono minimi o nulli.
- Minima Invasività: L’installazione degli isolatori nel piano interrato ha reso possibile il completamento dei lavori senza la necessità di evacuare l’edificio o interrompere le attività bancarie.
- Efficacia Superiore: Rispetto ai metodi di rinforzo tradizionali, l’isolamento sismico è in grado di ridurre significativamente le accelerazioni che agiscono sulla struttura. Offre un livello di protezione nettamente superiore.
Conclusioni: Credem, un Modello di Sicurezza Sismica degli Edifici Commerciali
Il caso studio di Credem ad Andria rappresenta un modello esemplare di come la sicurezza sismica degli edifici commerciali possa essere affrontata con successo. Non va vista come un costo, ma come un investimento strategico. Unendo indagini diagnostiche accurate, analisi strutturali avanzate e strategie di intervento innovative, siamo riusciti a trasformare un rischio potenziale in un’opportunità di resilienza e crescita.
L’esempio di Credem dimostra che un’azienda moderna può e deve assumere un ruolo proattivo nella protezione del proprio patrimonio e del personale. Questo approccio non solo rafforza la fiducia dei clienti e dei dipendenti. Promuove anche una cultura della prevenzione e della sicurezza che si estende all’intera comunità. In un’epoca in cui la resilienza aziendale è un fattore competitivo cruciale, l’investimento nella sicurezza sismica degli edifici commerciali si rivela un vero e proprio asset strategico per il successo a lungo termine.
Il nostro team è pronto a mettere la propria esperienza al servizio della tua azienda. Contattaci per una consulenza gratuita e scopri come trasformare il rischio sismico in un’opportunità di crescita e sicurezza.
