L’Italia, con il suo elevato rischio sismico e un vasto patrimonio edilizio, ha la responsabilità di garantire la sicurezza di ogni struttura. Questa responsabilità è massima per gli edifici pubblici, i pilastri della nostra società. Essi sono luoghi dove la comunità cerca rifugio e assistenza in tempi di crisi. Per questo motivo, la valutazione della vulnerabilità sismica degli edifici pubblici non è un’opzione, ma un dovere etico e normativo.

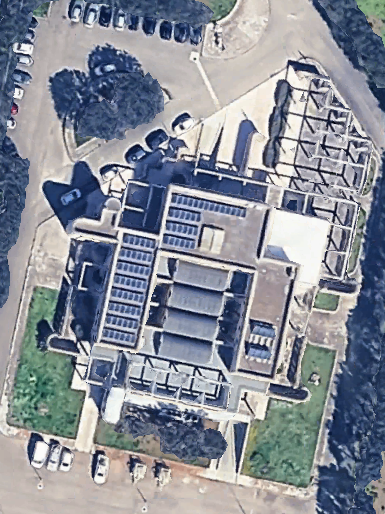

In questo contesto, vi presentiamo un caso studio concreto. Si tratta della valutazione della vulnerabilità sismica dell’edificio destinato a diventare la Centrale Unica di Risposta del Numero Unico di Emergenza (NUE) a Campi Salentina (LE). Questa struttura, sede della Protezione Civile, deve essere un baluardo di sicurezza, operativo e resiliente. Attraverso questo articolo, vi guideremo nel nostro percorso professionale, che va dalle indagini preliminari alle soluzioni di consolidamento. Questo iter completo definisce l’eccellenza del nostro servizio di valutazione e progettazione antisismica per edifici pubblici e privati.
1. La Valutazione della Vulnerabilità Sismica Edifici Pubblici: L’Analisi Preliminare
Ogni intervento strutturale di successo si basa su una conoscenza profonda e accurata. Il primo passo del nostro lavoro non è l’azione, ma l’indagine. Non si può parlare di sicurezza senza conoscerne la storia, le caratteristiche e le incognite di una struttura. Questa fase preliminare è la nostra “ricerca di base”. Mettiamo insieme tutti i pezzi del puzzle per costruire un quadro completo e affidabile per la valutazione della vulnerabilità sismica.
1.1. Inquadramento dell’Edificio e Scopo dell’Analisi di vulnerabilità sismica degli edifici pubblici
L’edificio in oggetto è una struttura a telaio in cemento armato. È composta da un piano interrato, un piano terra e un primo piano fuori terra. La sua destinazione strategica come Centrale Unica di Risposta NUE ha reso la valutazione della vulnerabilità sismica degli edifici pubblici un passo cruciale e non negoziabile. Il nostro obiettivo era duplice e strettamente interconnesso. In primo luogo, dovevamo verificare la sicurezza strutturale dell’edificio confrontandola con le norme tecniche vigenti (NTC 2018). Queste norme rappresentano lo stato dell’arte in materia di sicurezza sismica.
In secondo luogo, il nostro compito non si limitava alla diagnosi. Si estendeva all’individuazione di interventi di consolidamento mirati, efficaci e funzionali al nuovo ruolo dell’edificio.
1.2. Il Ruolo del Progetto Originale e le sue Incognite
Il recupero degli elaborati di progetto originali è stato un momento fondamentale, quasi un viaggio nel tempo. Analizzando i disegni, le relazioni e i calcoli dell’epoca di costruzione, abbiamo potuto comprendere la filosofia progettuale originale. È essenziale considerare che la normativa sismica è cambiata radicalmente nel corso dei decenni. È diventata progressivamente più stringente e consapevole delle reali dinamiche di un sisma. I progetti “storici”, pur validi per la loro epoca, spesso non riflettono i moderni criteri di duttilità e resistenza.
A ciò si aggiunge l’incognita di eventuali modifiche apportate in cantiere. Spesso non sono state registrate, o il normale degrado dei materiali nel tempo. Questa fase ci ha reso evidente che, per superare l’incertezza e ottenere dati precisi, la corretta valutazione della vulnerabilità sismica richiedeva indagini dirette sul campo.
1.3. Il Sopralluogo e il Rilievo Strumentale Approfondito
Il recupero dei documenti è stato immediatamente seguito da sopralluoghi tecnici approfonditi. Non si è trattato di una semplice ispezione visiva. Abbiamo eseguito un rilievo geometrico dettagliato di ogni elemento strutturale (travi, pilastri, solai), misurato con precisione le sezioni e le distanze, ed allo stesso tempo, si sono cercati segni di degrado, quali fessurazioni, distacchi di copriferro o corrosione delle armature.
Questi indizi, apparentemente minori, sono in realtà delle preziose “cicatrici” che raccontano la storia strutturale dell’edificio. Guidano la successiva valutazione della vulnerabilità sismica in modo più efficace. Inoltre, indirizzano le indagini diagnostiche nei punti più critici.
2. La Diagnosi per la Vulnerabilità Sismica Edifici Pubblici: Indagini per la Sicurezza
La fase diagnostica è il cuore pulsante di ogni valutazione della vulnerabilità sismica. Le sole ipotesi teoriche non bastano. È necessario conoscere le reali caratteristiche fisiche e meccaniche dei materiali che compongono la struttura. Perciò, il nostro approccio combina una serie di prove distruttive e non distruttive. Questo ci permette di ottenere un quadro quanto più completo e veritiero possibile. Questa metodologia non lascia nulla al caso e fornisce i dati essenziali per una simulazione affidabile.
2.1. Analisi del Calcestruzzo: Resistenza e Qualità Reale
Il calcestruzzo è l’ossatura portante della struttura, e la sua qualità è un parametro chiave per la diagnosi antisismica. Per valutarne la resistenza effettiva, abbiamo eseguito prove dirette. Abbiamo estratto carote (cubetti) in punti strategici, scelti in base alle sollecitazioni maggiori e alle indicazioni del sopralluogo. Questi campioni sono stati poi testati in laboratorio per una prova di compressione. La prova ha fornito un dato inconfutabile sulla resistenza a rottura del materiale. Ma non ci siamo fermati qui. Per estendere i risultati e avere un quadro più ampio, abbiamo eseguito anche prove combinate Sonreb.
Questa tecnica sfrutta un duplice approccio. I test con gli ultrasuoni misurano la velocità di propagazione di un’onda all’interno del calcestruzzo. Questo dato è indicativo della sua omogeneità e compattezza. Contemporaneamente, la prova sclerometrica misura la durezza superficiale. Combinando questi due dati è stato possibile stimare la resistenza del calcestruzzo anche in punti non testati con le carote. In questo modo, abbiamo massimizzato l’accuratezza della nostra analisi per la vulnerabilità sismica.
2.2. Analisi delle Armature: La Spina Dorsale della Sicurezza
L’acciaio delle armature è la spina dorsale di ogni struttura in cemento armato. Senza una valutazione accurata delle sue proprietà, ogni calcolo sarebbe incompleto. Le indagini pacometriche ci hanno permesso di individuare la posizione, la direzione e il diametro delle barre d’armatura. Non hanno danneggiato la struttura. Ciò ha confermato se la struttura corrispondesse fedelmente al progetto originale.
Successivamente, in punti mirati, abbiamo estratto dei campioni di barra. I punti sono stati scelti strategicamente per minimizzare l’impatto estetico e funzionale. Li abbiamo sottoposti a prove di trazione in laboratorio. Queste prove ci hanno fornito la resistenza a trazione effettiva dell’acciaio, un dato essenziale per ogni successiva modellazione e valutazione della vulnerabilità sismica.
2.3. Indagini Complementari: La Valutazione degli Elementi Secondari
La nostra analisi va oltre gli elementi strutturali principali. Abbiamo eseguito endoscopie per determinare la composizione dei pacchetti costruttivi dei solai e dei tamponamenti. Questa informazione è cruciale per diversi motivi. In primo luogo, per calcolare con precisione i carichi gravitazionali che agiscono sulla struttura. Ma soprattutto, per comprendere il comportamento dei tamponamenti sotto le azioni sismiche.
Se non progettati e realizzati per resistere a una deformazione sismica, questi elementi, sebbene non portanti, possono subire danni significativi durante un terremoto. Questo crea un rischio per gli occupanti. In casi estremi, possono influenzare negativamente la risposta globale della struttura. Infine, abbiamo ispezionato con attenzione anche elementi non strutturali come controsoffitti e finiture. Lo scopo era identificare potenziali rischi di crollo che potrebbero compromettere l’agibilità dell’edificio dopo un evento sismico.
3. Modellazione e Analisi Strutturale per la Vulnerabilità Sismica Edifici Pubblici
Una volta che tutti i dati sono stati raccolti con la massima precisione, il passo successivo è stato creare un modello numerico affidabile della struttura. È in questa fase che l’ingegneria strutturale moderna si unisce ai dati sperimentali. Questo modello ci ha permesso di simulare il comportamento dell’edificio sotto un’azione sismica e di predire le sue performance.
3.1. Dalla Realtà al Modello Numerico
Ogni singola informazione raccolta durante le indagini — dalla resistenza del calcestruzzo al diametro dell’acciaio, dalla composizione dei solai al rilievo geometrico — è stata inserita in un avanzato software di calcolo strutturale. L’obiettivo era creare un modello agli elementi finiti (FEM). Questo modello virtuale è un gemello digitale dell’edificio reale. È stato analizzato secondo le rigorose prescrizioni delle Norme Tecniche per le Costruzioni (NTC 2018). La precisione e l’affidabilità dei nostri calcoli sono una diretta conseguenza della completezza e accuratezza della fase di indagine. La fase di analisi finale è diventata una rappresentazione scientifica e veritiera del comportamento dell’edificio, un passaggio fondamentale per comprendere la vulnerabilità sismica edifici pubblici.
3.2. L’Analisi Sismica: Oltre la Semplicità
Per valutare la vulnerabilità sismica, non ci siamo limitati a un semplice calcolo statico. Abbiamo eseguito un’analisi dinamica modale con spettro di risposta. In termini semplici, non abbiamo simulato un singolo, ipotetico terremoto. Abbiamo simulato l’effetto di un evento sismico “tipo” per la zona. Questo tipo di analisi ci ha permesso di identificare i modi di vibrazione della struttura. Questo ci ha mostrato i suoi movimenti naturali in risposta a un’azione sismica.
L’analisi dinamica ci ha quindi permesso di identificare con precisione i punti deboli, come pilastri o nodi trave-pilastro particolarmente sollecitati. Abbiamo calcolato l’indice di sicurezza, che è il parametro fondamentale che definisce la vulnerabilità dell’edificio e la sua capacità di resistere rispetto a quanto richiesto dalla normativa attuale.
3.3. I Risultati: L’Identikit della Vulnerabilità
L’analisi ha confermato ciò che le indagini avevano già suggerito. L’edificio, sebbene fosse stato ben concepito per l’epoca di costruzione, presentava delle carenze significative rispetto agli standard sismici attuali. In particolare, abbiamo individuato delle fragilità in alcuni elementi strutturali specifici. In caso di un forte terremoto, non avrebbero garantito la necessaria capacità di resistenza e duttilità richiesta.
Questo non significava che l’edificio fosse sull’orlo del collasso. La sua capacità di mantenere l’integrità e di rimanere operativo in un evento sismico era insufficiente per il suo ruolo strategico di Centrale NUE. Perciò, la fase di analisi è servita a individuare esattamente dove e perché l’edificio mostrava delle fragilità, fornendo la base per la successiva fase di progettazione.
4. Adeguamento per la Vulnerabilità Sismica Edifici Pubblici: Soluzioni Efficaci
Una volta accertata la vulnerabilità e identificate le criticità, la sfida successiva è stata elaborare un progetto, seppur del tutto preliminare, di consolidamento strutturale. Il progetto doveva essere non solo efficace, ma anche efficiente, rispettoso della struttura esistente ed economicamente sostenibile.
4.1. L’Approccio “Chirurgico”: Rinforzo degli Elementi Deboli
Dato che le carenze non riguardavano l’intera struttura in modo uniforme, ma erano concentrate su specifici elementi (pilastri, nodi), abbiamo optato per un approccio “chirurgico”. Invece di un consolidamento globale e invasivo, abbiamo scelto un’azione mirata. Questo approccio ci ha permesso di ottimizzare costi e tempi. Ha ridotto al minimo l’impatto sull’operatività della struttura, un aspetto cruciale quando si lavora su un edificio pubblico. Questa filosofia di intervento è una delle nostre specialità. Non proponiamo mai soluzioni standard, ma studiamo la migliore strategia su misura per ogni singolo caso.
4.2. Tipologie di Intervento Proposte
Il piano di fattiblità tecnico-economico proposto ha incluso diverse tecnologie di rinforzo avanzate. Le abbiamo scelte in base alla tipologia e all’entità della carenza individuata:
- Incamiciature in Calcestruzzo Armato o Acciaio: Per i pilastri più deboli, abbiamo progettato delle incamiciature. In sostanza, creano un nuovo “guscio” portante intorno all’elemento esistente, aumentandone la sezione e la resistenza.
- Fasce in Materiali Compositi (FRP): Per confinare e rinforzare travi e pilastri, soprattutto nei nodi strutturali, abbiamo proposto l’applicazione di materiali compositi a base di fibre di carbonio (FRP). Questi materiali sono incredibilmente resistenti, leggeri e non invasivi. Sono ideali per rinforzi localizzati dove è richiesta la massima efficacia con il minimo ingombro.
- Rinforzo dei Nodi Trave-Pilastro: Spesso i nodi sono i punti deboli in un sisma. Abbiamo proposto soluzioni specifiche per migliorare la loro capacità di resistere e dissipare l’energia. Abbiamo combinato diverse tecniche per ottenere il massimo risultato.
Il nostro obiettivo è sempre quello di combinare le migliori tecniche disponibili per garantire la massima sicurezza, rispettando le specificità dell’edificio e le esigenze del cliente.
Conclusione: La Tua Sicurezza, il Nostro Valore
Il caso studio della Centrale Unica NUE è un esempio lampante di come una valutazione della vulnerabilità sismica degli edifici pubblici non sia solo un’opzione. È un’esigenza fondamentale per la tutela del patrimonio e, soprattutto, della vita umana. Il nostro lavoro si basa su un’analisi rigorosa e completa, supportata da indagini diagnostiche all’avanguardia e da una profonda conoscenza delle normative tecniche.
Ogni edificio ha una storia e una struttura uniche. Il nostro compito è leggerla, interpretarla e fornire soluzioni su misura per renderla non solo sicura, ma anche duratura e resiliente. In sintesi, la sicurezza non è un costo. È un investimento che garantisce la serenità, il valore del tuo immobile e, soprattutto, l’incolumità di chi lo occupa.
